1. 储气罐在气源系统中的作用

主要有以下三个方面的作用。

1) 减小空压机输出气流脉动, 稳定空压站输出的压力。

2) 储存一定量的压缩空气。 一方面可解决短时间内用气量大于空压机输出气量的矛盾; 另一方面可在空压机出现故障或停电时, 维持短时间的供气, 以便采取措施保证气动设备的安全。

3) 依靠绝热膨胀及自然冷却降温, 进一步分离掉压缩空气中的水分和油分。

2. 类别及组成

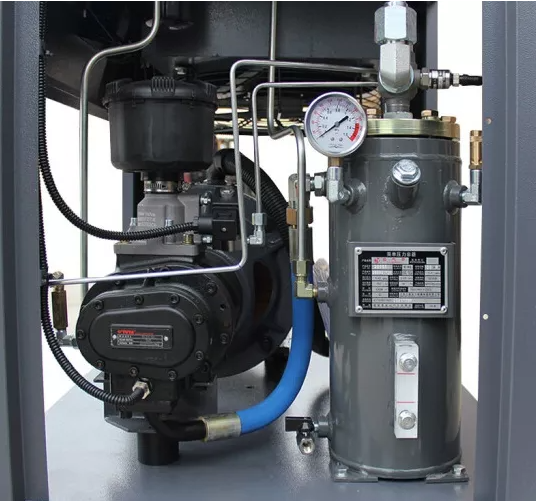

气管直径在 1 / 2in ( 1in = 25. 4mm) 以下为螺纹连54 压缩空气系统节能技术实用手册图 4-2 储气罐外形图接, 在 2in 以上为法兰连接。 排水阀可改装为自动排水器。对容积较大的气罐, 应设人孔或清洁孔, 以便检查或清洗。 储气罐属于压力容器, 每台储气罐上必须配套有以下装置。

1) 安全阀是一种安全保护装置, 使用时可调整其极限压力, 其值比正常工作压力约高 10%。

2) 空气进出口应装有闸阀。

3) 在储气罐上应有指示罐内压力的压力表。

4) 应有为了检查方便的人孔或手孔。

5) 底端应有排放油、 水的接管和阀门。

储气罐有立式和卧式两种型式, 使用时, 数台空压机可合用一个储气罐, 也可每台空压机单独配用储气罐, 储气罐应安装在基础上。 通常, 储气罐可由压缩机制造厂配套供应。

3. 储气罐容积的确定及技术参数

储气罐容积的确定, 应从以下两个方面考虑。

1) 当空压机或外部管网突然停止供气 ( 如停电) , 仅靠气罐中储存的压缩空气维持气动系统工作一定时间, 则气罐容积 V 的计算式为:

2) 若空压机的吸入流量是按气动系统的平均耗气量选定的, 当气动系统在最大耗气量下工作时, 应按下式确定储气罐容积。

式 (4-1) 和式 (4-2) 中:

p1———突然停电时气罐内的压力 (MPa) ;

p2———气动系统允许的最低工作压力 (MPa) ;

pa———大气压力, Pa = 0. 1MPa;

qmax———气动系统的最大耗气量 ( L / min) (ANR) ;

t———停电后, 应维持气动系统正常工作的时间 ( s) ;

qsa———气动系统的平均耗气量 ( L / min) (ANR) ;

p———气动系统的使用压力 (MPa) (绝对压力) ( p

t′———气动系统在最大耗气量下的工作时间 ( s) 。 a = 0. 1MPa) ;

4. 注意事项

1) 气罐上必须装有安全阀、 压力表, 且安全阀与气罐之间不得再装其他的阀等。 最低处应设有排水阀, 并定时排水。

2) 气罐属于压力容器, 其设计、 制造和使用应遵守国家有关压力容器的规定。 必须有产品耐压合格证明书。

3) 压力低于 0. 1MPa、 真空度小于 0. 02MPa、 容积内径小于 150mm 和公称体积小于 25L 的容器, 可不按压力容器处理。
