鑫钻小知识 | 90%的人都不会的压缩空气流量计算方式

来源: | 发布日期:2021-12-11

压缩空气流量计算公式:L=Av

L:流量 A:管道压缩空气出口面积 v:管道中压缩空气平均流速

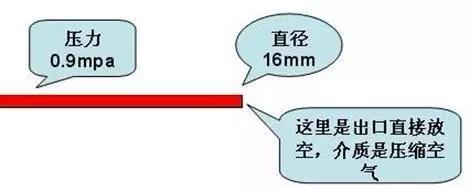

压缩空气从一根直径为16mm,压力为0.9mpa的管道中排出,如何计算此管道中压缩空气的流量大小?
假设:(1)流动阻力损失不计,(2)即压缩空气流至管口时,压力能全部转换为动能。

20211204-5

解:

P=0.5ρV2

ρ---密度 1.19 V2---速度平方 P--静压(作用于物体表面)

v=sqrt(2*900/1.19)=38.89m/s

钢管外径为D=16mm,内径按d=12mm计算

L=Av=(π/4)×0.012×0.012×38.89=0.0044立方米/秒=15.834立方米/小时
