3、  制药工厂压缩空气站设计


3.1压缩空气站工艺流程的确定

制药工厂压缩空气站的工艺流程的确定

制药工厂压缩空气站的工艺流程如下:吸气过滤器——空压机——后冷却器——储气罐——前置过滤器——精密过滤器——干燥装置——后置过滤器——除味过滤器——灭菌过滤器——输气管网

以上工艺流程根据制药工厂的不同规模,空压机的不同类型及对压缩空气品质的不同要求等而有不同的取舍,设计时应仔细研究和分析用户的用气指标要求及用气特点,然后制定出合理的压缩空气站工艺系统。


3.2空压机类型的确定

通常使用的空压机有活塞式、螺杆式和离心式三种。离心式空压机单台容量大,调节范围在70~100%在 小气量时易发生喘振,故该机型对制药工厂不适应。活塞式空压机虽然价格较低,但机组结构尺寸大、需牢固的混凝土基础,易损件多、维修工作量大,噪声和震动也较大且自动化水平较低,故近年来制药工厂已较少采用。螺杆式空压机结构尺寸小,仅需轻型基础,无脉冲气流,震动噪声低,维修量小自控水平高,故我们在制 药工厂设计中多采用螺杆式空压机。


3.3干燥装置的选择

制药工厂对于压缩空气水分的要求各有不同,如小型自动化水平较低的中药制药厂,要求压缩空气的压力露点5~10℃即可。而自动化水平较高,气动控制仪表和装置较多的大、中型制药厂,要求压缩空气的压力露点达到-20~-40℃。

压缩空气的干燥方式,一般可分为冷冻式和吸附式二种。在压缩空气的压力露点要求大于等于3℃时,则采用吸附式干燥机或冷冻式+吸附式组合干燥装置。

此外还应注意,在选择干燥装置时不能只根据铭牌数据选用设备,而应考虑设备入口压缩空气温度、压力及环境温度对干燥器出力的影响。


3.4过滤器的选择

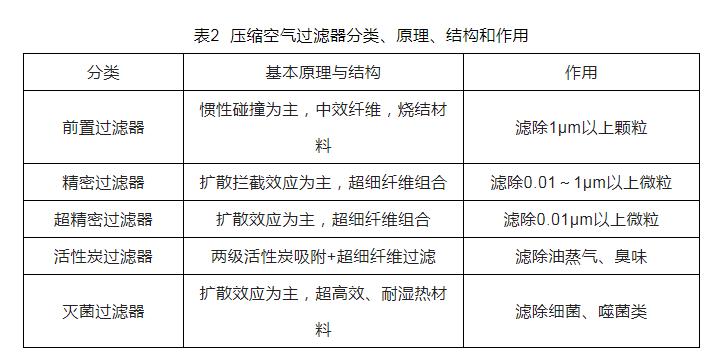

常用过滤器的分类、工作原理、结构和在净化系统中的作用见表2。


制药2

选用过滤器应根据其不同的作用、性能和精度进行组合,同时还应根据压缩空气的温度、压力对其处理气量进行修正。

3.5空压站系统及站房设计

空压站的工艺系统设计和站房布置上,应考虑以下几个问题:

A、      采用冷冻式干燥机时,前置过滤器应布置在冷干机的上游,从而避免压缩空气中含有大量液态水、粒径不等的固体粉尘及油污、油蒸气等杂质直接进入冷干机,将使冷干机工作状态恶化。

B、     如果采用吸附式干燥机时,其上游应设除油过滤器,滤除压缩空气中的油污,防止干燥剂“中毒”失效。下游应布置后置过滤器,用于消除干燥剂粉尘等污染。

C、     采用冷冻式干燥机时,还应注意空压机的排气温度,如果空压机的排气温度超过冷干机允许进气温度时,应选用高温型冷干机。

D、    站房的通风设计


在制药工厂空压站设计中,我们通常采用风冷式螺杆压缩机室内吸气,此时站房的通风措施至关重要。因为通风不足,会使空压机的流量下降,达不到额定出力。室温过高会使空压机启动困难,而且还会导致空压机护罩内的热量积聚,引起电机过热甚至烧坏,从而诱发火灾危险。


对于空压站的通风,我们的设计中通常的做法是:在空压机间的外墙下方设置进风口(百叶窗),百叶窗的数量和面积根据站房容量计算确定。百叶窗与室外地面的距离一般大于等于300mm, 以防溅雨,百叶窗设置朝向尽可能在阴凉面,同时避免和排风口设在同一侧,以防冷热风短路。在风冷式空压机的冷却风排风出口上安排排风管,将冷却风引至室外。同时在空压机间的外墙上设置机械排风扇进行全室通风。通过以上措施,有效地降低了空压机间的温度,从而保证了空压机及其辅助设备的正常运行。


4、  车间及厂区压缩空气管网的设计
制药工厂车间压缩空气管道一般采用架空敷设,且其主要干管和支管均敷设在技术夹层内,在无菌洁净区明管、立管和阀门应尽可能减少。厂区管道可采用架空或直埋敷设,直埋敷设应根据土壤的腐蚀性采取防腐措施。
管道及其阀门附件均采用不锈钢材料,以00Cr17Ni14Mo2(316L)不锈钢材质为最佳,必要时可对管道进行内外抛光处理。

采用不锈钢管材时,不锈钢管不得与碳钢制的管架直接接触,以免因电位差而造成腐蚀核心。因此管架应涂以良好的绝缘漆,或在管路与管架间垫以其他绝缘材料,如石棉板、橡胶板、塑料板等。
