鑫钻小知识 | 20种泵的性能差异,压缩机人必备(4)

来源: | 发布日期:2022-01-19


十三、轴流管道泵

轴流管道泵 原理1
叶轮设计成轴流式。转速很高,如果电机功率、叶轮直径、管道直径足够大的话,流量可以很大。
性能特点(1)管道泵结构紧凑,机泵一体化,体积小.其立式结构具有安装占地面积小,运行平稳,安装无需调整  (2)泵进出口设计成规格相同法兰,且位于同一中心在线,可象阀门一样直接安装在管路上,且中心低,便于管道布置,安装方便.  (3)泵与电机同轴,轴向尺寸短,使泵运行更加平稳,噪音低. (4)取消传统轴封方式,避免了输送介质的外泄,因此具有完全无泄漏的显著特点。

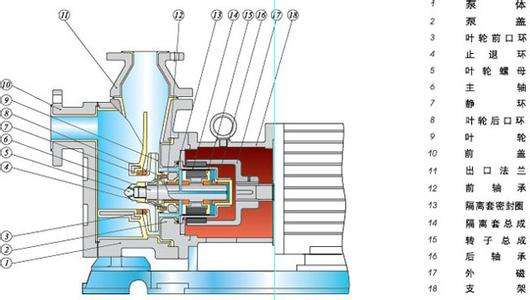

十四、自吸泵单级单吸


自吸泵单级单吸 原理1


自吸泵的工作原理是:水泵启动前先在泵壳内灌满水(或泵壳内自身存有水)。启动后叶轮高速旋转使叶轮槽道中的水流向涡壳,这时入口形成真空,使进水逆止门打开,吸入管内的空气进入泵内,并经叶轮槽道到达外缘。
性能特点  自吸泵属自吸式离心泵,它具有结构紧凑、操作方便、运行平稳、维护容易、效率高、寿命长,并有较强的自吸能力等优点。管路不需安装底阀,工作前只需保证泵体内储有定量引液即可。不同液体可采用不同材质自吸泵。
(1)排污能力强:特殊的叶轮防堵设计,确保了泵高效且无堵塞。  (2)高效节能:采用优秀水力模型,效率比一般自吸泵高3~5%。  (3)自吸性能好:自吸高度比一般自吸泵高1米,且自吸时间更短。

十五、活塞泵

20种泵 空压机人 (7)


借活塞在汽缸内的往复作用使缸内容积反复变化,以吸入和排出流体。


性能特点

活塞泵又叫电动往复泵,从结构分为单缸和多缸,其特点是扬程较高。适用于输送常温无固体颗粒的油乳化液等。用于油田、煤层注水、注油、采油;膛压机水压机的动力泵,水力清砂,化肥厂输送氨液等。若过流部件为不锈钢时,可输送腐蚀性液体。另外根据结构材质的不同还可以输送高温焦油、矿泥、高浓度灰浆、高粘度液体等。

塞泵适用于高压、小流量的场合,特别是流量小于100m³/h,排出压力大于9.8兆帕时,更显示出它较高的效率和良好的运行性能。它吸入性能好,能抽吸各种不同介质、不同粘度的液体。因此,在石油化学工业、机械制造工业、造纸、食品加工、医药生产等方面应用很广。低中速活塞泵速度低,可用人力操作和畜力拖动,适用于农村给水和小型灌溉。

罗茨泵的工作原理与罗茨鼓风机相似。由于转子的不断旋转,被抽气体从进气口吸入到转子与泵壳之间的空间v0内,再经排气口排出。由于吸气后v0空间是全封闭状态,所以,在泵腔内气体没有压缩和膨胀。但当转子顶部转过排气口边缘,v0空间与排气侧相通时,由于排气侧气体压强较高,则有一部分气体返冲到空间v0中去,使气体压强突然增高。当转子继续转动时,气体排出泵外。    性能特点  (1)在较宽的压强范围内有较大的抽速(2)起动快,能立即工作(3)对被抽气体中含有的灰尘和水蒸气不敏感 (4)转子不必润滑,泵腔内无油(5)振动小,转子动平衡条件较好,没有排气阀(6)驱动功率小,机械摩擦损失小(7)结构紧凑,占地面积小(8)运转维护费用低

因此,罗茨泵在冶金、石油化工、造纸、食品、电子工业部门得到广泛的应用。

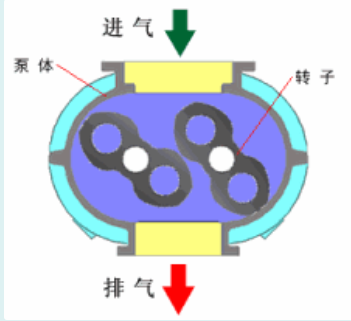

十六、罗茨真空泵

20种泵 空压机人 (8)

罗茨泵的工作原理与罗茨鼓风机相似。由于转子的不断旋转,被抽气体从进气口吸入到转子与泵壳之间的空间v0内,再经排气口排出。由于吸气后v0空间是全封闭状态,所以,在泵腔内气体没有压缩和膨胀。但当转子顶部转过排气口边缘,v0空间与排气侧相通时,由于排气侧气体压强较高,则有一部分气体返冲到空间v0中去,使气体压强突然增高。当转子继续转动时,气体排出泵外。

   性能特点   (1)在较宽的压强范围内有较大的抽速(2)起动快,能立即工作(3)对被抽气体中含有的灰尘和水蒸气不敏感  (4)转子不必润滑,泵腔内无油(5)振动小,转子动平衡条件较好,没有排气阀(6)驱动功率小,机械摩擦损失小(7)结构紧凑,占地面积小 (8)运转维护费用低

因此,罗茨泵在冶金、石油化工、造纸、食品、电子工业部门得到广泛的应用。
