解读《GB 19153-2019 容积式空气压缩机能效限定值及能效等级》

来源: | 发布日期:2021-10-21

谈谈压缩机行业在今年的大事件,其中能效新国标环节的发布肯定是重中之重!

新版GB 19153-2019《容积式空气压缩机能效限定值及能效等级》已于2019年12月31日,由国家市场监督管理总局(国家标准化管理委员会)通过2019年第17号公告形式批准发布,并将于2020年7月1日正式实施。

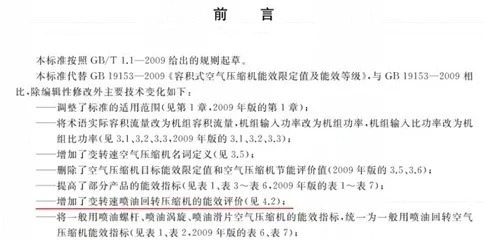

十年磨一剑, 霜刃未曾试。能效标准也亦如此,新修订的《GB 19153-2019》亮点颇多,特别是在新标准中首次增加了对变转速回转空压机的能效指标要求方面做出了详细的解答,也就是说变频压缩机能效也可以评级了!

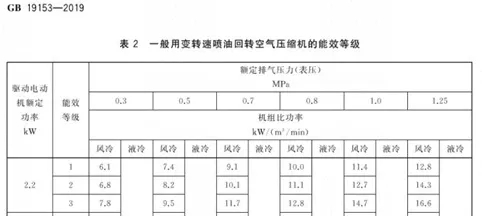

具体指标参数可见标准第6页(表2)   一般用变转速喷油回转空气压缩机的能效等级,分别按0.3MPa、0.5MPa、0.7MPa、0.8MPa、1.0MPa、1.25MPa等进行六个压力段分段,而驱动电动机额定功率设定为2.2kW~315kW,也分别给出了风冷和水冷两种方式的1,2,3级能效的限定值。例如:驱动电机功率为45kW, 压力0.7MPa的风冷变频压缩机的1,2,3级能效的限值分别为6.4,6.9,7.7kW/(m³/min )。



变频机不同于定频机的固定转速,其转速是可变的,它的能效也就不能按最大转速时的值来简单定义,所以要在一个经济合理的转速范围内,都达到较高的能效水平时才能真正体现变频机的能效等级。

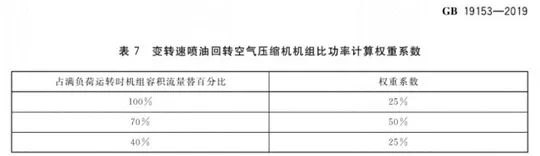

事实上,标准的制定是考虑到了变频机实际的使用工况。标准中规定了一般用变转速空压机机组输入比功率的取值是个加权值,是由满负荷机组容积流量的100%、70%和40%的机组输入比功率,分别乘上相应的权重系数25%、50%和25%,然后求和得到(见表7)。这充分考虑了整个压缩机组在不同负载情况下的能效水平,要求在低频或者低速情况下和高频或高转速时能效也要达到较高的水平。


那怎样才可以知道一台变频器的比功率呢?

我们用阿特拉斯·科普柯的经典油冷永磁变频压缩机GA45VSD+举例说明:

GA45VSD+的功率45kW,最大容积流量9.3  ,该流量下的比功率5.9 。只有这些还不够,我们还需要知道该机型的容积流量-比功率曲线图才可以计算得到。(见下表曲线图)


通过容积流量的百分比计算和对应容积流量下的比功率查询得到如下数值:

根据GB19153-2019比功率计算方法,这台GA45VSD+变频机比功率值:

SER=5.9*25% +5.8*50%+6.1*25%=5.9( kw/m³/min) 为一级能效

微信截图_20211020092642

另外新国标中还有两点需要大家注意:

第一点:标准中规定了容积流量40%的机组输入比功率,对于最小气量超过满载气量40%的变频机型,就不在新国标的变频机能效等级评定范围内,我们需要按定转速空压机评定等级来考核。

第二点:标准中规定容积流量的70%时的机组输入比功率权重是最大的,占到50%。也就是从标准的制定角度,印证了前文我们所说客户合适的选型很重要(正常使用时达到最大气量的60%~80%),合适的选型才有节能的空间。

微信图片_20210922140636
